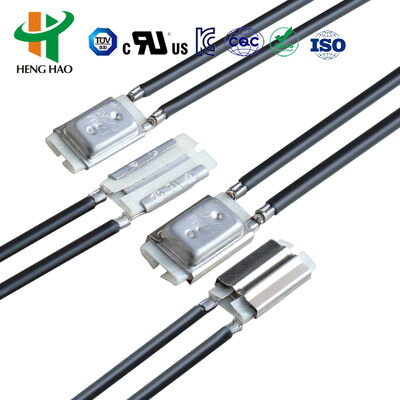

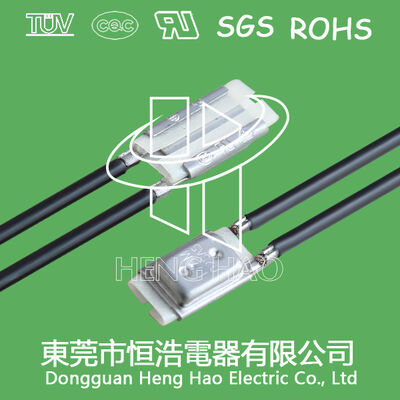

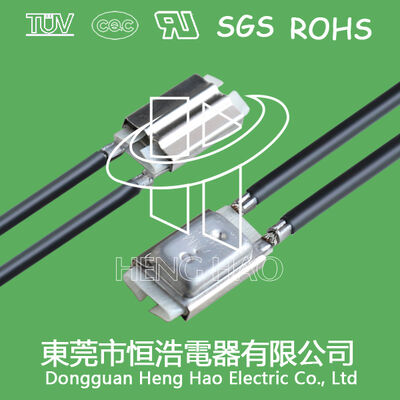

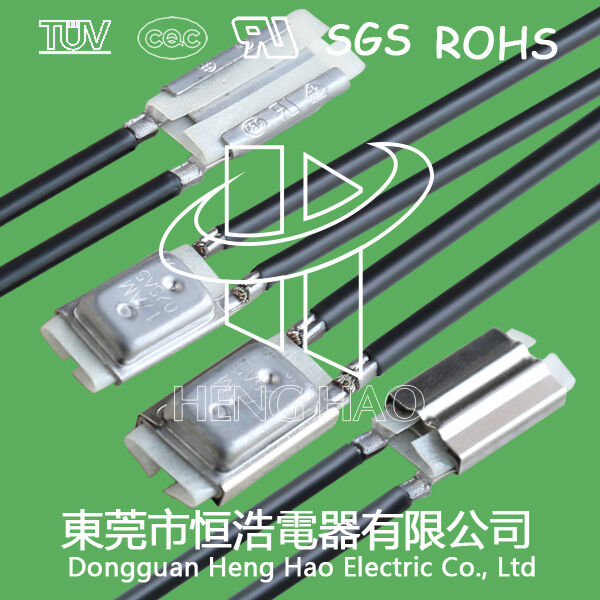

Temperaturschalter für Transformatoren 17AM Thermostat
17AMH Thermischer Schutzschalter Übersicht
Der 17AMH ist ein Überstrom-Thermoschutzschalter mit kompaktem Design und schneller, präziser Auslösung. Erhältlich mit verschiedenen Anschlusskonfigurationen, um Kundenanforderungen zu erfüllen.
Technische Spezifikationen
Elektrische Nennwerte: AC-125V 15A; AC-250V 10A; DC-16V 20A
Kontaktlebenszyklen: AC-125V 15A, AC-250V 10A: >10.000 Zyklen; AC-125V 5A: >100.000 Zyklen
Betriebstemperatur: 50-180°C
Temperaturtoleranz: ±2°C, ±3°C, ±5°C
Rückstellt temperatur: 10-45°C unter Auslösetemperatur
Arbeitszyklen: Über 10.000 Zyklen
Temperatur-Codierungssystem
| Code | Temperatur (°C) | Code | Temperatur (°C) |
|---|
| 018 | 55°C | 032 | 125°C |
| 019 | 60°C | 033 | 130°C |
| 020 | 65°C | 034 | 135°C |
| 021 | 70°C | 035 | 140°C |
| 022 | 75°C | 036 | 145°C |
| 023 | 80°C | 037 | 150°C |
| 024 | 85°C | 038 | 155°C |
| 025 | 90°C | 039 | 160°C |
| 026 | 95°C | 040 | 165°C |
| 027 | 100°C | 041 | 170°C |
| 028 | 105°C | 042 | 175°C |
| 029 | 110°C | 043 | 180°C |
| 030 | 115°C | | |
| 031 | 120°C | | |
Anwendungen
Geeignet für Motoren, Leuchtstofflampenkommutatoren, Transformatoren, Laminatoren, Beleuchtungssysteme, Siegelmaschinen und verschiedene Haushaltsgeräte.
Zertifiziert mit UL-, CQC-, VDE- und RoHS-Zulassungen. Kompatibler Ersatz für KLIXON 17AM Thermoschutzschalter.

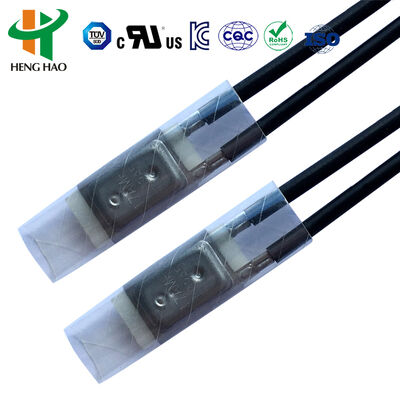

BH-Serie Miniatur-Thermoschutzschalter
Die BH-Serie bietet Überstrom- und Übertemperaturschutz mit versiegelter Konstruktion, niedrigem Innenwiderstand, geräuschlosem Betrieb und automatischer Rückstellfunktion.
BH-Serie Spezifikationen
| Parameter | Spezifikation |
|---|
| Elektrische Nennwerte | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Öffnungstemperatur | (30-150)±5°C; 5°C Schritte |
| Rückstellt temperatur | 2/3 der Auslösetemperatur ±15°C |
| Lebenszyklen | 10.000 Zyklen |
| Größe | L15mm × B7,1mm × H3,8mm |
| Anschlussdraht | #22 3266, 70mm Länge (anpassbar) |
| Zertifizierungen | UL E487478, CQC16002142880, TUV B160592241002 |
BH-Serie Abmessungen
| Modell | Gehäuse | Abmessungen (mm) | Spannung & Strom | Anschlussdraht |
|---|
| H20 | Kunststoff | 18,5×8×4 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V 10A | #20 3135, 70mm |
| H21 | Metall | 18,5×7,3×3,8 | Gleich wie H20 | #20 3135, 70mm |
| H21 | Metall | 20×8×4 | AC250V 20A | #16 3135 |
| BH-A1D | Metall | 15×6,6×3,2 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V | #20/#22 Optionen |
| BH-B2D | Kunststoff | 15×7,1×3,8 | Gleich wie BH-A1D | #20/#22 Optionen |
| BH-TB02B-B8D | Kunststoff | 15×5,2×2,4 | DC-12V 4A; DC-24V 3A; AC-125V 3A; AC-250V 2A | AWG24# Optionen |
Anwendungen
BH-Serie Thermoschutzschalter werden häufig in 1,5-PS-Motoren, Beleuchtungsgeräten, Wechselrichter-Schweißgeräten, Schaltnetzteilen, wiederaufladbaren Akkupacks, Leuchtstofflampenvorschaltgeräten, tragbaren Elektrowerkzeugen und verschiedenen Elektrogeräten eingesetzt.
Alle Produkte verfügen über UL-, CQC-, TUV- und RoHS-Zertifizierungen für Qualitätssicherung und Einhaltung von Vorschriften.
