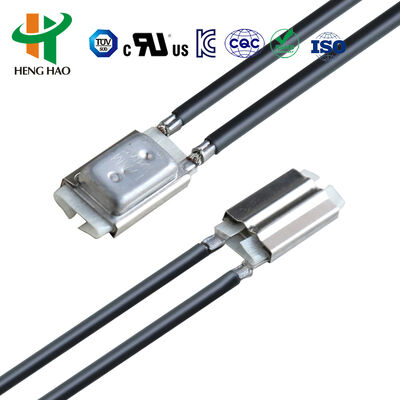

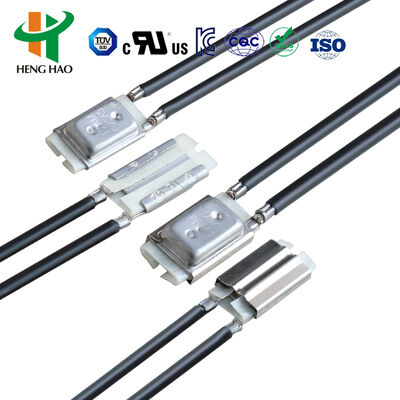

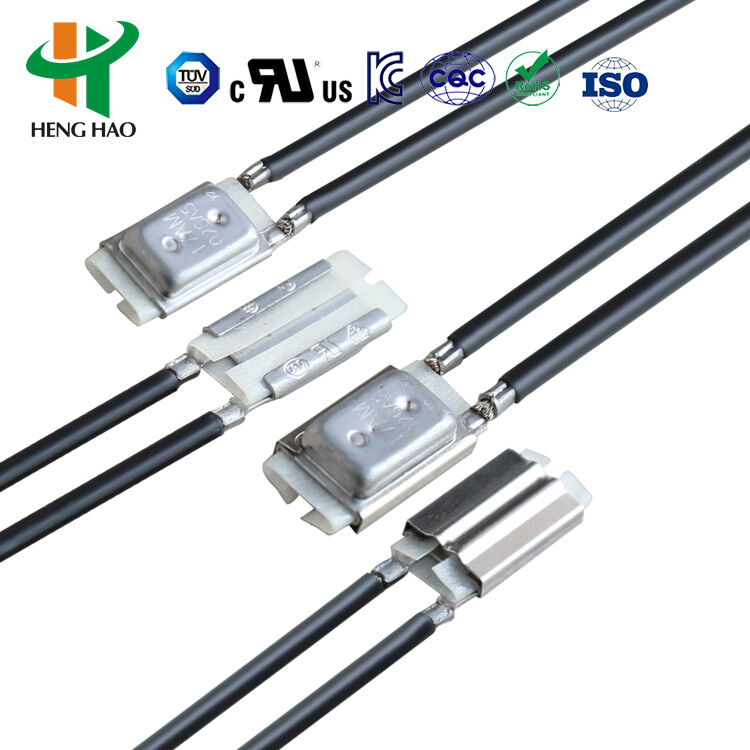

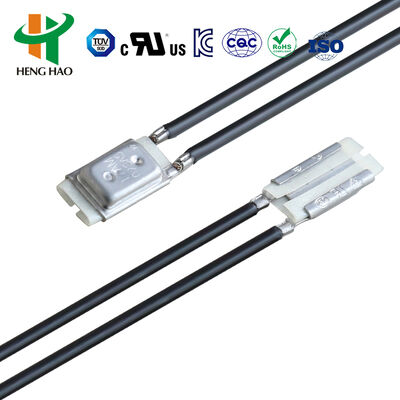

Bimetall-Thermoschalter für Transformator 17AM Thermostat
17AMH Wärmeschutz / 17AMH Thermostat / 17AM Temperaturschutz / Ersatz für KLIXON 17AM Wärmeschutz
17AMH-Thermostatprinzip und -struktur
Der 17AM ist ein Überstrom-Thermoschutz mit kompaktem Design und schneller und präziser Wirkung. Je nach Kundenwunsch können wir verschiedene Arten von Leitungen vernieten.
17AM-Wärmeschutz-Spezifikationen
- Elektrische Nennwerte und Ströme: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Kontaktlebenszyklen: AC-125 V 15 A, AC-250 V 10 A – über 10.000 Zyklen; AC-125V 5A – über 100.000 Zyklen
- Betriebstemperaturbereich: 50–180 °C
- Temperaturtoleranz: ±2°C, ±3°C, ±5°C
- Rücksetztemperatur: 10–45 °C unter der Auslösetemperatur
- Arbeitszeiten: Über 10.000 Zyklen
Produktkodierungssystem
17 Uhr XXX A/B 5 A,B,C,D...Z
17 Uhr morgens:Produktseriennummer
XXX:Auslösetemperatur im °C-Code
A/B:A: Klemmen in gleicher Richtung / B: Klemmen in entgegengesetzter Richtung
5:AUS Temperaturtoleranzcode
A,B,C,D...Z:Verschiedene Arten von Verbindungskabeln
Auslösetemperaturcodes
| Grad °C |
Code |
Grad °C |
Code |
Grad °C |
Code |
Grad °C |
Code |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
17 Uhr Temperaturschutzanwendungen
Der 17AM-Thermoschutz ist für verschiedene Motoren, Leuchtstofflampenkommutatoren, Transformatoren, Laminatoren, Lampen und Beleuchtungsgeräte, Abdeckungsversiegelungsmaschinen und verschiedene Haushaltsgeräte anwendbar.
Zertifizierungen und Compliance
Dieses Produkt verfügt über eine UL-, CQC-, VDE- und RoHS-Zertifizierung.
Thermostat, Wärmeschutzlieferant, Wärmeschutz, Thermostatlieferant, Thermostathersteller
RS03 Wärmeschutz / RS03 Thermostat / RS03 Temperaturschutz
Prinzip und Aufbau des Wärmeschutzes RS03
Reagiert schnell auf Temperaturschwankungen mit automatischer Reset-Funktion. Durch das Bimetall fließt kein Strom, wodurch Selbsterwärmungseffekte vermieden werden und eine lange Lebensdauer bei minimaler Temperaturänderung gewährleistet ist. Verfügt über umweltfreundliche Hochleistungs-Silberkontakte, die die Exportsicherheitsgenehmigungsanforderungen erfüllen.
Technische Daten des RS-03-Thermostats
| Parameter |
Spezifikation |
| Elektrische Nennleistung und Stromstärke |
AC-250V 10A; AC-125V 16A |
| Typ |
Normalerweise geschlossen, automatisch zurückgesetzt |
| Betriebstemperaturbereich |
40–160 °C (in 5 °C-Schritten) |
| Temperaturtoleranz |
±3°C, ±5°C |
| Temperaturbereich zurücksetzen |
Senkung der Betriebstemperatur um 15–45 °C |
| Kontaktschlusswiderstand |
≤50mΩ |
| Isolationswiderstand |
≥100mΩ |
| Lebenszyklen |
10.000 Mal |
