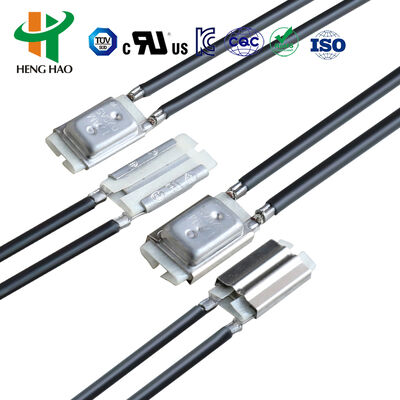

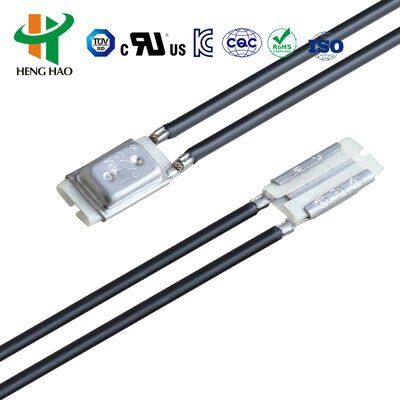

BH-Serie Snap-Action-Thermostat für den Transformator 17AM020A3
BH-Serie-Thermostat / Miniatur-Wärmeschutzgerät / Wiederaufladbare Batterie-Thermostat
Funktionsprinzip und Struktur
Die Thermostate der Serie BW & BH bieten einen zuverlässigen Schutz vor Überstrom und Übertemperatur.und automatische WiederherstellungsfunktionWenn der Strom durch das temperaturempfindliche Bimetallelement fließt, verursachen abnormale Bedingungen eine Veränderung des Zustands des Bimetalls, wodurch der Stromkreis nach Bedarf geöffnet oder geschlossen wird.Die BH-Serie bietet eine verbesserte Sicherheit ohne Temperaturverzögerung bei plötzlichen Hochstromereignissen.
Technische Spezifikation
| Parameter |
Spezifikation |
| Elektrische Einstufung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger nicht über die Leistung von einem anderen Stromversorger hinausgeht. |
| Offene Temperatur |
(30~150) ± 5°C; Zunahmen von 5°C |
| Temperatur zurücksetzen |
2/3 der Wirkungstemperatur ± 15°C (angepasste Spezifikationen verfügbar) |
| Lebenszyklus |
10,000 Operationen |
| Abmessungen |
L15mm × W7,1mm × H3,8mm |
| Bleitraht |
#22 3266, Ende Halb Tripping, 70mm Länge (Kustom Längen verfügbar) |
| UL-Datei Nr. |
E487478 |
| CQC-Zertifikat Nr. |
CQC16002142880 - Vermögenswerte und sonstige Vermögenswerte |
| Zertifikat TUV Nr. |
B160592241002 |
Modellgrößen und Variationen
| Modell |
Fall |
Länge (mm) |
Breite (mm) |
Höhe (mm) |
Spannung und Strom |
Bleitraht |
| H20 |
Kunststoff |
18.5 |
8 |
4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
#20 3135, Ende 5mm halber Tripping, 70mm Länge (auf Wunsch erhältlich) |
| H21 |
Metall |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metall |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metall |
15 |
6.6 |
3.2 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger als dem des Stromversorgers nicht übersteigt. |
#20 3135, #22 3266, #22 3135, Ende 5 mm halber Tripping, 70 mm Länge (auf Wunsch erhältlich) |
| BH-B2D |
Kunststoff |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Kunststoff |
15 |
5.2 |
2.4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
3266-AWG24#, 3135-AWG24# oder Nickelstreifen, 70 mm Länge (auf Wunsch erhältlich) |
Anwendungen und Installation
Wärmeschutzgeräte der Serie BH dienen als wirksame und zuverlässige Sicherheitsvorrichtungen für verschiedene Anwendungen, darunter:
- 1.5 PS-Motoren
- Lichtvorrichtungen und Ballasten
- Schweißmaschinen mit Inverter
- Stromversorgung im Schaltmodus
- Aufladbare Akkupacks
- Handgriffige Werkzeuge
- mit einer Breite von mehr als 20 mm
- Verschiedene elektrische Geräte und Geräte
Gewalzte Modelle, die einem Druck von 3,5 MPa standhalten, eignen sich für die eingebaute Installation in Kunststoffmotoren.
Referenz für den Temperaturcode
| Code |
Temperatur |
Code |
Temperatur |
| 30 |
30°C |
100 |
100 °C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C. |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Wärmeschutzgeräte der Baureihe BW und der Baureihe H20/H21
Funktionsprinzip und Struktur
Die universellen und erweiterten Schützer der H20- und H21-Serie verfügen über große Metallhülsen mit thermisch leitfähigen Eigenschaften.mit einer Breite von mehr als 20 mm,, Isolationsbefestigungsständer, feste Kontaktstreifen und hitzebeständige Kabel.Steigende Umgebungstemperaturen lösen das bimetallische Element aus, um die Kontakte schnell zu öffnen und den Stromkreis zu trennen. Automatischer Reset tritt auf, wenn die Temperaturen auf ein sicheres Betriebsniveau zurückkehren.
Technische Spezifikation
| Parameter |
Spezifikation |
| Elektrische Einstufung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger nicht über die Leistung von einem anderen Stromversorger hinausgeht. |
| Offene Temperatur |
(30~150) ± 5°C; Zunahmen von 5°C |
| Temperatur zurücksetzen |
2/3 der Wirkungstemperatur ± 15°C (angepasste Spezifikationen verfügbar) |
| Lebenszyklus |
10,000 Operationen |
| Kontaktschließwiderstand |
≤ 50 mΩ |
| Widerstand gegen Isolierung |
≥ 100mΩ |
| Elektrische Stärke |
AC1500V/1min (keine Ausfälle oder Flashover) |
| UL-Datei Nr. |
E487478 |
| CQC-Zertifikat Nr. |
CQC16002142880 - Vermögenswerte und sonstige Vermögenswerte |
| Zertifikat TUV Nr. |
B160592241002 |
Anwendungen
H20- und H21-Serie-Wärmeschutzgeräte eignen sich für wiederaufladbare Batterien, Ballasten, Massager, Mikromotoren, Transformatoren, Elektrowerkzeuge, Heizgeräte und verschiedene Instrumente.
Zertifizierungen:UL, CQC, TUV und RoHS konform.
