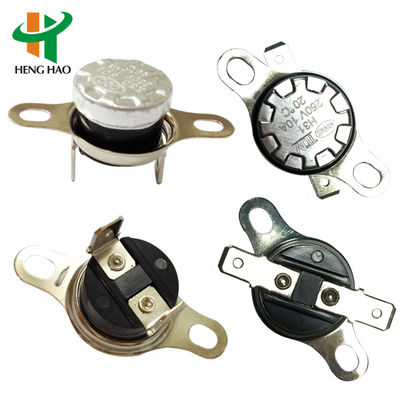

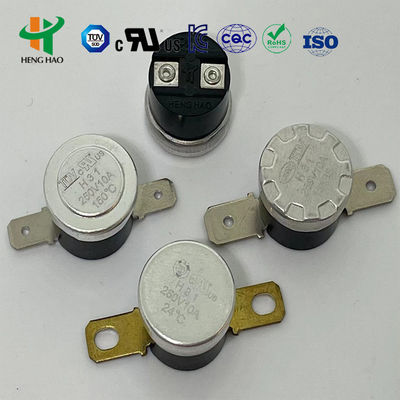

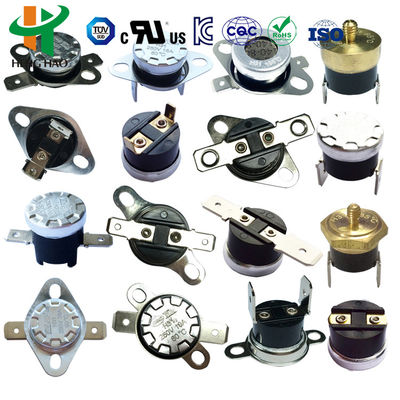

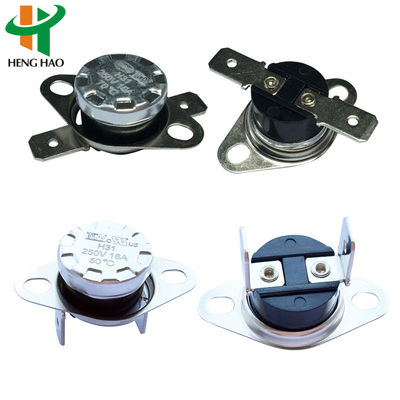

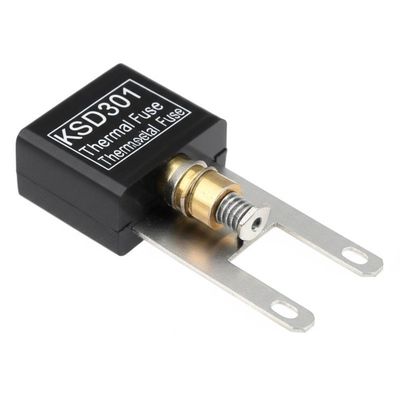

KSD301 Thermostat Thermischer Sicherung Bimetall Thermostat Auto-Reset Thermische Sicherung
KSD303 Thermostat / Bimetall-Thermoschutz / KSD302 Thermostat
1. KSD301(H31) Temperatur-Schutzprinzip und -Struktur
Der Thermostat der KSD-Serie arbeitet nach dem Prinzip von Bimetall-Scheiben, die bei Temperaturänderungen einrasten. Diese Schnappwirkung aktiviert interne Kontakte, wodurch der Stromkreis entweder geöffnet oder geschlossen wird. Zu den Hauptmerkmalen gehören feste Arbeitstemperaturen, zuverlässige Schnappwirkung, minimales Überspringen, lange Lebensdauer und reduzierte Funkstörungen.
2. KSD301 (H31) Thermostat-Spezifikationen
- Elektrische Nennwerte: AC 125V max. 15A; AC250V 5A 10A 15A max. 16A
- Aktionstemperatur: -10~300°C
- Rückstell- und Aktionstemperaturdifferenz: 10 bis 25°C (anpassbar)
- Temperaturabweichung: ±3/±5/±10°C (anpassbar)
- Schaltungswiderstand: ≤50mΩ (Anfangswert)
- Isolationswiderstand: ≥100mΩ (DC500V Normalzustand)
- Dielektrische Festigkeit: AC50Hz 1500V/min, kein Durchschlag (Normalzustand)
- Lebenszyklus: ≥100.000 Operationen
- Kontaktkonfiguration: Normalerweise geschlossen oder offen
- Montageoptionen: Bewegliche oder unbewegliche Halterung
- Anschlusstypen: 187er Serie (4,8×0,5 mm und 4,8×0,8 mm), 250er Serie (6,3×0,8 mm)
- Anschlusswinkel: 0-90° Biegung optional
- Gehäusematerial: Kunststoff oder Keramik

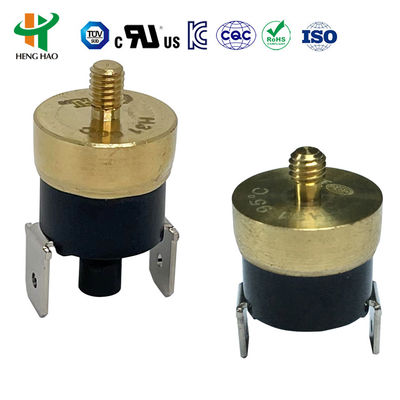

- Temperatursensorfläche: Aluminiumkappe oder Kupferkopf
3. Auto-Reset vs. Manuelle-Reset-Typen
Manuelle-Reset-Typ: Verwendet einen Bimetallstreifen, der sich bei eingestellter Temperatur trennt. Benötigt einen manuellen Knopfdruck zum Zurücksetzen, nachdem die Temperatur um 20°C gesunken ist. Benötigt 4-6 N Kraft zum Zurücksetzen. Mindestens 20,4 mm Freiraum zwischen Reset-Taste und Abdeckung erforderlich.
Auto-Reset-Typ: Verbindet den Stromkreis automatisch wieder, wenn die Temperatur auf den Rückstellpunkt sinkt, ohne manuelles Eingreifen.
4. KSD301 (H31) Bimetall-Thermostat-Anwendungen
Weit verbreitet für die Temperaturregelung in Haushaltsgeräten, einschließlich Kaffeekannen, Toastern, Laminiergeräten, Wasserkochern, Dampfpistolen, Bügeleisen, Wärmern, Mikrowellenherden und Wasserspendern.
Einstellungen für Öffnungs- und Rückstelltemperatur
Kundenspezifische Temperatureinstellungen verfügbar. Standard-Auto-Reset-Temperaturbereiche:
| Öffnungstemperatur |
Rückstelltemperatur |
Öffnungstemperatur |
Rückstelltemperatur |
Öffnungstemperatur |
Rückstelltemperatur |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
Zertifizierungen: UL, CQC, VDE und RoHS-geprüft.
