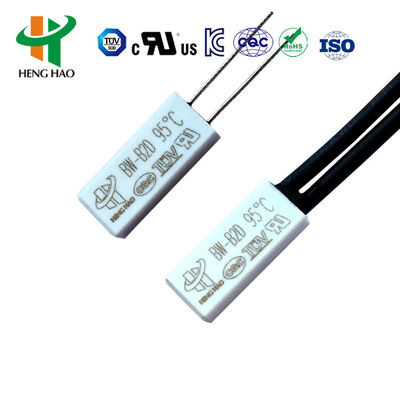

BW-B2D 250V 10A BW-ABS 9700K Thermostat-Temperaturregler
H21 H20.pdf
Der Thermostat der Serie BW-B2DGrundsatz und Struktur
H20, H21Serie universelle und erweiterte Schutzvorrichtungen mit großem Metallgehäuse bestehen aus dem thermisch leitfähigen Metallgehäuse, bimetallischen Teilen, die mit einem Kontaktpunkt aus Silberlegierung geschweißt sind,Leitfäden, Isolationsbefestigungsstand, festes Kontaktband und Wärmeverwehrkabel.Die Bimetallteile wirken schnell., öffnen Sie den Kontaktpunkt und trennen Sie den Stromkreis.
Wärmeschutzgerät der Baureihe BW-B2DSpezifikation
| Elektrische Einstufung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger nicht über die erforderliche Leistung hinausgeht. |
| Offene Temperatur |
(30 ~ 150) ± 5 °C; 5 °C pro Schritt |
| Temperatur zurücksetzen |
2/3 der Wirkungstemperatur mit einer Toleranz von ±15°C. Nach Kundenwunsch kann auch eine Neustelltemperatur bereitgestellt werden. |
| Lebensdauer |
10000 mal |
| Kontakt Schließwiderstand: |
≤ 50 mΩ |
| Isolierwiderstand: |
≥ 100mΩ |
| Elektrische Leistung: |
- AC1500V/1min frei von Ausfall- und Flashovererscheinungen.
|
| UL-Datei Nr. |
E487478 |
| CQC-Zertifikat Nr. |
CQC16002142880 - Vermögenswerte und sonstige Vermögenswerte |
| TUV-Zertifikat Nr. |
B160592241002 |
Wärmeschutzgerät der Baureihe BW-B2Ds Abmessung
| Modell |
Fall |
Länge ((mm) |
Breite ((mm) |
Höhe (mm) |
Vol.& Aktuell |
Bleitrahmen |
| H20 |
Kunststoff |
18.5 |
8 |
4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
#20 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|
| H21 |
Metall |
18.5 |
7.3 |
3.8 |
| H21 |
Metall |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metall |
15 |
6.6 |
3.2 |
Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie eingesetzt werden, in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat ermittelt wird. |
#20 3135, #22 3266, #22 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|

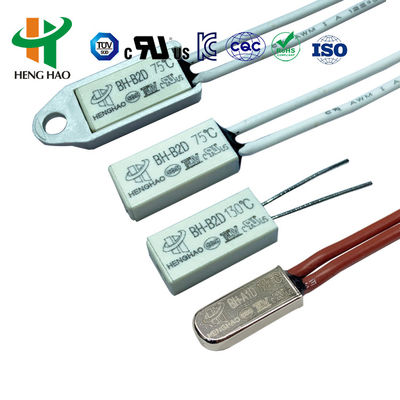

| BH-B2D |
Kunststoff |
15 |
7.1 |
3.8 |

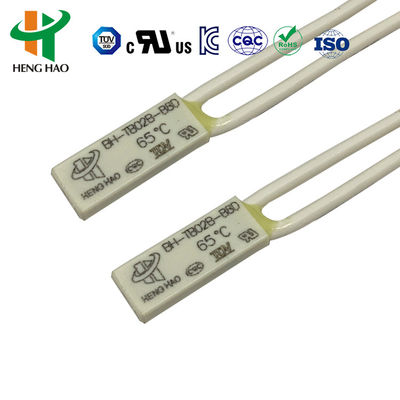

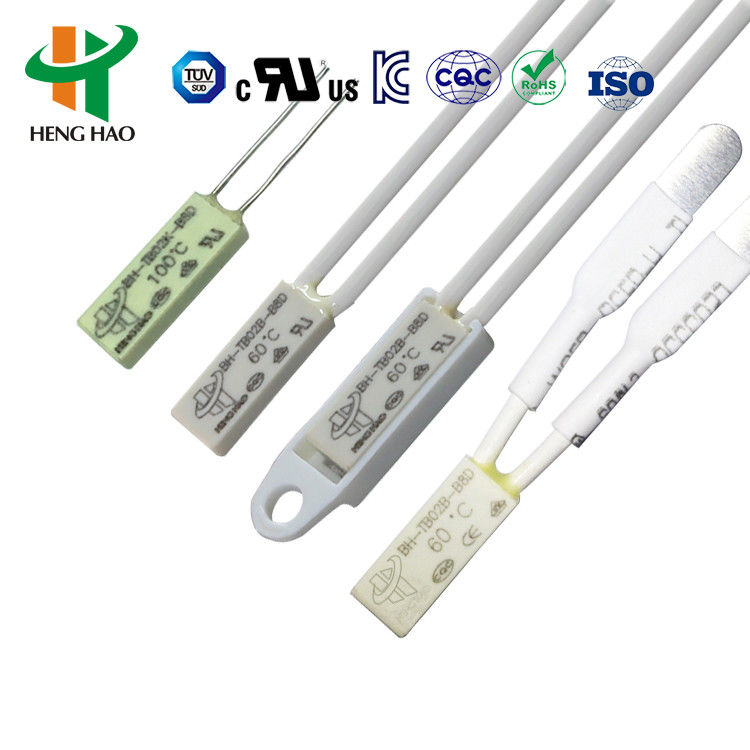

| BH-TB02B-B8D |
Kunststoff |
15 |
5.2 |
2.4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
3266-AWG24#, 3135-AWG24# oder Nickelstreifen normalerweise, Länge 70 mm oder nach Kundenforderung |
BW-B2DTemperaturschützer der Serie Anwendungen
Die H20, H21-Serie ist für Ladebatterie, Ballast, Massager, Mikromotor, Transformator, Elektrowerkzeuge, thermoelektrische Geräte und Instrumente usw. geeignet.
3.1. Manueller Reset-Typ: Temperaturempfindende Komponenten bestehen aus Bimetallstreifen. Wenn die Temperatur den Aktionstemperaturbereich erreicht hat, springt sie schnell und die bewegliche Scheibe trennt sich.Wenn die Temperatur auf einen festen Temperaturpunkt sinkt, kann der Kontaktpunkt nicht zurückgesetzt werden, bis der Schaltkreis wieder angeschlossen wird, indem man auf die Reset-Taste drückt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. (Gefürwortete Erinnerung: 1.Dieser Typ des manuellen Wiederaufsetzungsthermostats kann, wenn die Temperatur nach einem Knopfschlag um 20 °C sinkt, durch Drücken der Wiederaufsetzungsschaltfläche wiederaufgesetzt werden.Bitte benutzen Sie nicht zu viel Kraft2. Um die normale Funktion zu gewährleisten, sollte der Abstand zwischen dem Zurücksetzknopf und dem Schließdeckel nicht kleiner als 20,4 mm sein.)
3.2. Manueller Reset-Typ: Temperaturempfindende Komponenten bestehen aus Bimetallstreifen. Wenn die Temperatur den Aktionstemperaturbereich erreicht hat, springt sie schnell und die bewegliche Scheibe trennt sich.Wenn die Temperatur auf einen festen Temperaturpunkt sinkt, kann der Kontaktpunkt automatisch zurückgesetzt und funktioniert.
Die Zertifizierung der Produkte nach UL,CQC,TUV und RoHS.
