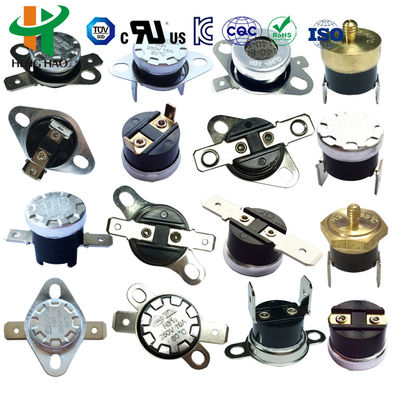

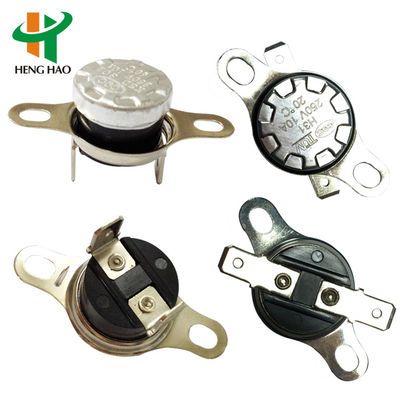

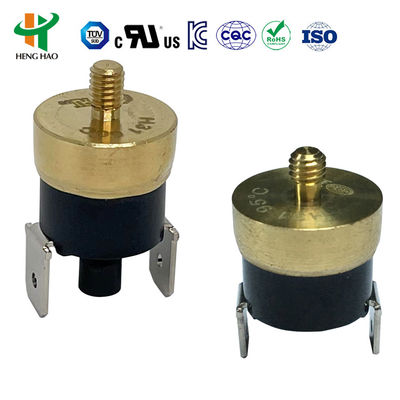

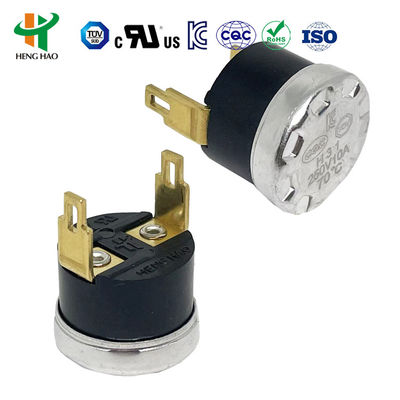

KSD301 Thermostat-Temperaturschutzregler Schalter manuelle Neustellung
Der Thermostat der KSD-Serie arbeitet nach dem Prinzip von Bimetallscheiben, die bei Temperaturänderungen in Aktion treten.Zu den wichtigsten Merkmalen gehören eine feste Arbeitstemperatur, zuverlässige Snap-Aktion, minimale Flashover, lange Lebensdauer und geringe Funkstörungen.
Technische Spezifikation
Spannung und Strom:AC 125V max 15A; AC250V 5A 10A 15A max 16A
Aktionstemperatur:0 ~ 250 °C
Rückgewinnungs-/Aktionstemperaturunterschied:0 bis 25 Grad (anpassbar)
Abweichung der Temperatur:±3 / ±5 / ±10 Grad (anpassbar)
Stromkreiswiderstand:≤ 50mΩ (Anfängswert)
Isolierwiderstand:AC50Hz 1500V/min, ohne Ausfall (Normalzustand)
Lebenszyklus:≥ 100 000 Operationen
Kontaktart:Normal geschlossen oder normal geöffnet
Montageklammer:Vermögenswerte
Typ des Terminals:187er Reihe (4,8*0,5mm, 4,8*0,8mm) oder 250er Reihe (6,3*0,8mm)
Anschlusswinkel:0 ~ 90 °C optional
Gehäuse:Kunststoff oder Keramik
Temperatursensor Gesichts:mit einer Breite von nicht mehr als 50 mm

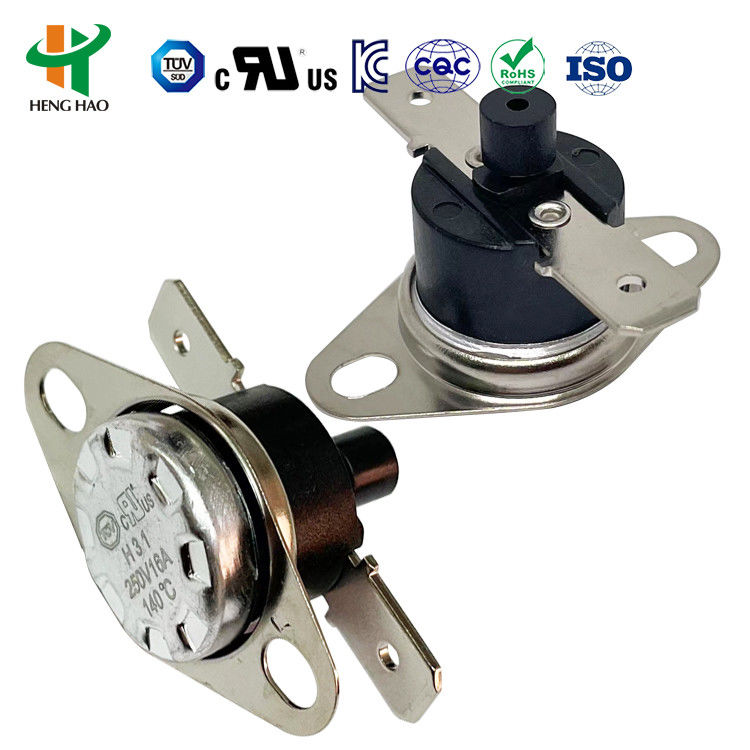

Manuelle Wiedereinstellung vs. automatische Wiedereinstellungen
Typ des manuellen Wiedereinstellens
Wenn die Temperatur den Aktionsbereich erreicht, knallt der Bimetallstreifen, um den Stromkreis zu trennen.Die Temperatur muss um 20°C sinken, bevor sie zurückgesetzt wird.Für den ordnungsgemäßen Betrieb ist eine Mindestfreiheit von 20,4 mm zwischen Reset-Taste und Abdeckung erforderlich.
Typ des automatischen Wiedereinsatzes
Ähnlich wie beim manuellen Zurücksetzen, aber automatisch wieder angeschlossen, wenn die Temperatur ohne manuelles Eingreifen auf den Zurücksetzpunkt fällt.
Anwendungen
Weit verbreitet für die Temperaturregelung in Haushaltsgeräten, einschließlich:
- Kaffeekanne
- Automatische Toaster
- Laminatoren
- Elektrische Wasserkrüge
- Dampfpistolen
- Dampfbügel
- Windwärmer
- Mikrowellenherde
- Wasserverteilgeräte
Einstellungen der Temperatur
| - Eröffnetes Temp. |
Setzen Sie die Temperatur zurück. |
- Eröffnetes Temp. |
Setzen Sie die Temperatur zurück. |
- Eröffnetes Temp. |
Setzen Sie die Temperatur zurück. |
| -20°C ± 5°C |
5°C ± 5°C |
95°C ± 5°C |
80°C ± 5°C |
205°C ± 5°C |
175°C ± 10°C |
| -15°C ± 5°C |
5°C ± 5°C |
100°C ± 5°C |
80°C ± 10°C |
210°C ± 5°C |
180°C ± 10°C |
| -10°C ± 5°C |
5°C ± 5°C |
105°C ± 5°C |
85°C ± 10°C |
215°C ± 5°C |
185°C ± 10°C |
| 0°C ± 5°C |
-10°C ± 5°C |
110°C ± 5°C |
90°C ± 10°C |
220°C ± 5°C |
190°C ± 10°C |
| 5°C ± 5°C |
-5°C±5°C |
115°C ± 5°C |
95°C ± 10°C |
225°C ± 5°C |
195°C ± 10°C |
| 10°C ± 5°C |
0°C ± 5°C |
120°C ± 5°C |
100°C ± 10°C |
230°C ± 5°C |
200°C ± 10°C |
Anpassungs-Temperatur-Einstellungen nach Kundenanforderungen.
Zertifizierungen
Dieses Produkt ist UL, CQC, TUV und RoHS-zertifiziert.
