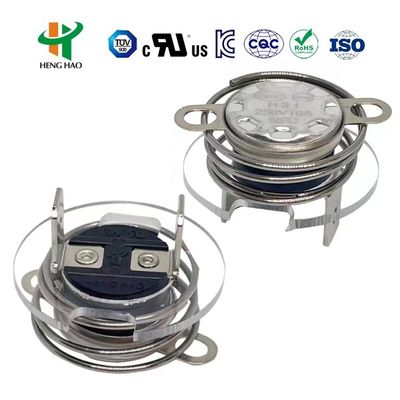

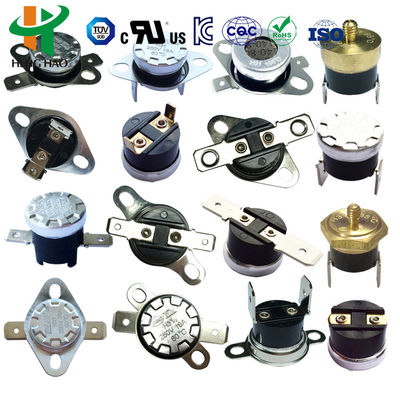

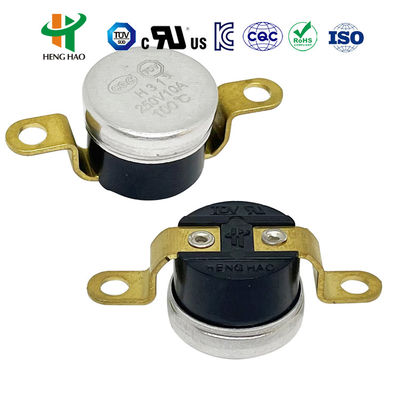

KSD301 Thermostat Temperatur-Schutzschalter
Manueller Rückstellung & Automatischer Rückstellung Thermosicherung
Der Thermostat der KSD-Serie arbeitet nach dem Prinzip von Bimetall-Scheiben, die bei Temperaturänderungen einschnappen. Diese Schnappwirkung aktiviert interne Kontakte, um den Stromkreis zu öffnen oder zu schließen. Hauptmerkmale sind eine feste Arbeitstemperatur, zuverlässige Schnappwirkung, minimale Überschläge, lange Lebensdauer und reduzierte Funkstörungen.
KSD301 Thermostat Spezifikationen
| Parameter |
Spezifikation |
| Spannung & Strom |
AC 125V max. 15A; AC250V 5A 10A 15A max. 16A |
| Aktionstemperatur |
0~250℃ |
| Differenz zwischen Rückstell- und Aktionstemperatur |
0 bis 25 Grad, oder nach Kundenwunsch |
| Temperaturabweichung |
±3 / ±5 / ±10 Grad oder nach Kundenwunsch |
| Schaltungswiderstand |
≤50mΩ (Anfangswert) |
| Isolationswiderstand |
AC50Hz 1500V / min, kein Durchschlag (Normalzustand) |
| Lebensdauer |
≥100000 Mal |
| Kontakttyp |
Schließer oder Öffner |
| Montagehalterung |
Beweglich oder unbeweglich |
| Anschlusstyp |
a. Anschlusstyp: 187er Serie mit 4,8*0,5mm und 4,8*0,8mm, 250er Serie mit 6,3*0,8mm
b. Anschlusswinkel: Biegewinkel: 0~90°C optional |
| Gehäuse |
Kunststoff oder Keramik |
| Temperatursensorfläche |
Aluminiumkappe oder Kupferkopf |
KSD301 Automatischer Rückstellung vs. Manueller Rückstellung Typen

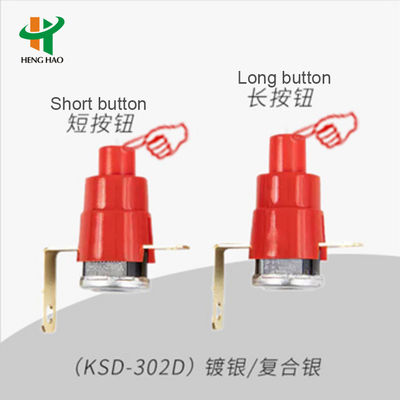

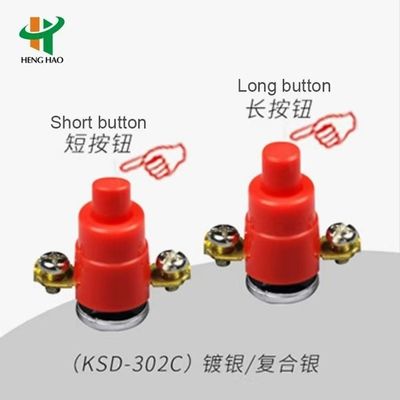

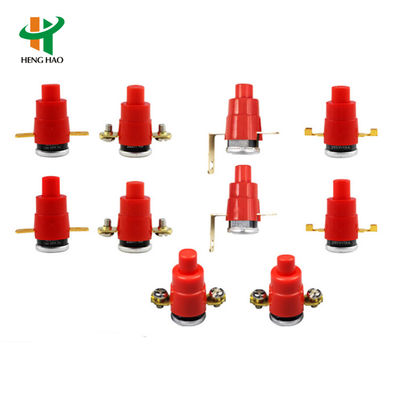

Manueller Rückstellung Typ
Temperaturmesskomponenten bestehen aus einem Bimetallstreifen. Wenn die Temperatur den Aktionsbereich erreicht, schnappt er schnell ein, um zu trennen. Der Kontaktpunkt kann sich nicht automatisch zurücksetzen - der Stromkreis muss durch Drücken der Reset-Taste wieder verbunden werden, nachdem die Temperatur um ca. 20°C gesunken ist.
Hinweis: 1. Beim Zurücksetzen 4~6 N Kraft ausüben - übermäßige Kraft kann den Mechanismus beschädigen. 2. Für eine ordnungsgemäße Funktion einen Abstand von mindestens 20,4 mm zwischen Reset-Taste und Abdeckung einhalten.
Automatischer Rückstellung Typ
Verwendet einen ähnlichen Bimetallstreifenmechanismus, setzt sich aber automatisch zurück und nimmt den Betrieb wieder auf, wenn die Temperatur auf den angegebenen Rückstellpunkt sinkt, ohne manuelles Eingreifen.
KSD301 Thermostat Anwendungen
Weit verbreitet für die Temperaturregelung in Haushaltsgeräten, einschließlich:
- Kaffeekannen
- Automatische Toaster
- Laminiergeräte
- Elektrische Wasserkessel
- Dampfpistolen
- Dampfbügeleisen
- Windwärmer
- Mikrowellenherde
- Wasserspender
Temperatureinstellungen
| Öffnungstemperatur |
Rücksetztemperatur |
Öffnungstemperatur |
Rücksetztemperatur |
Öffnungstemperatur |
Rücksetztemperatur |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
| 15℃±5℃ |
5℃±5℃ |
125℃±5℃ |
105℃±10℃ |
235℃±5℃ |
205℃±10℃ |
| 20℃±5℃ |
5℃±5℃ |
130℃±5℃ |
110℃±10℃ |
240℃±5℃ |
210℃±10℃ |
| 25℃±5℃ |
10℃±5℃ |
135℃±5℃ |
115℃±10℃ |
245℃±5℃ |
215℃±10℃ |
| 30℃±5℃ |
15℃±5℃ |
140℃±5℃ |
120℃±10℃ |
250℃±5℃ |
220℃±10℃ |
Kundenspezifische Temperatureinstellungen sind gemäß den Anforderungen des Kunden verfügbar.
Zertifizierungen
Dieses Produkt hat die Zulassung nach UL, CQC, TÜV und RoHS.
