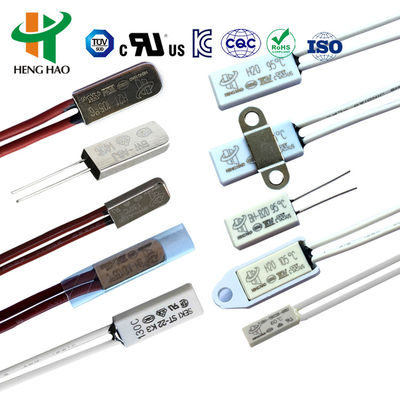

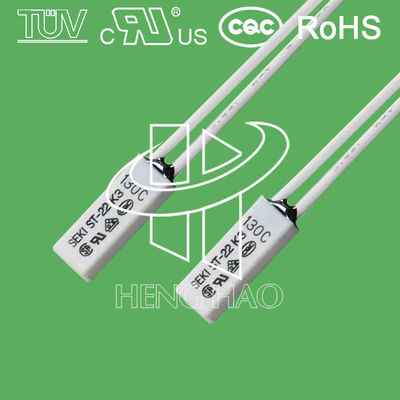

Temperaturregler SEKI ST-22 Temperaturschalter ST-22 Wärmeschalter ST-22 SEKI
BW & BH-Serie, die vor Überstrom und Übertemperatur schützen können, sind fest versiegelt, geringer innerer Widerstand, kein Lärm und automatisch zurückgesetzt.Bei Strom durch Bimetall, das empfindlich für Temperatur und Strom ist, wird der Zustand des Bimetalls durch Übertemperatur oder Überstrom verändert, um den Stromkreis abzuschalten oder einzuschalten.Da es keine Temperatur-Effekt-Verzögerung unter dem Zustand der plötzlichen großen Strom gibt.
ST-22WärmeschutzSpezifikation
Elektrische Leistung:
| Elektrische Einstufung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
| Offene Temperatur |
(30 ~ 150) ± 5 °C; 5 °C pro Schritt |
| Temperatur zurücksetzen |
2/3 der Wirkungstemperatur mit einer Toleranz von ±15°C. Nach Bedarf des Kunden kann auch eine Neustelltemperatur bereitgestellt werden. |
| Lebensdauer |
10000 mal |
| Größe |
L15mm W7.1mm H3.8mm |
| Bleitrahmen |
# 22 3266, Ende Halb Tripping, Länge ist 70mm, oder nach Kunden s erfordern |
| UL-Datei Nr. |
E487478 |
| CQC-Zertifikat Nr. |
CQC16002142880 - Vermögenswerte und sonstige Vermögenswerte |
| TUV-Zertifikat Nr. |
B160592241002 |
Wärmeschutzmittel der Serie ST-22Abmessung
| Modell |
Fall |
Länge ((mm) |
Breite ((mm) |
Höhe (mm) |
Vol.& Aktuell |
Bleitrahmen |
| H20 |
Kunststoff |
18.5 |
8 |
4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger als dem des Stromversorgers liegt. |
#20 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|
| H21 |
Metall |
18.5 |
7.3 |
3.8 |
| H21 |
Metall |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metall |
15 |
6.6 |
3.2 |
Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie betrieben werden, in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat liegt. |
#20 3135, #22 3266, #22 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|
| BH-B2D |
Kunststoff |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Kunststoff |
15 |
5.2 |
2.4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
3266-AWG24#, 3135-AWG24# oder Nickelstreifen normalerweise, Länge 70 mm oder nach Kundenforderung |
ST-22WärmeschutzAnwendung und Unterweisung
ST-22-Wärmeschutzgeräte, wirksame, zuverlässige Sicherheitsschutzgeräte und Alarmanlagen, die in verschiedenen Typen von 1,5-PS-Motoren, Wärmeschutzgeräten, Wechselrichterschweißmaschinen, Schaltanlagen,Wärmeschutz, Leuchtstofflampenballasts, Wärmeschutz, elektrische Geräte und andere elektrische Geräte, um Überströmung und Überhitzung durch abnormalen Arbeitszustand zu verhindern.Stärkte Typen, die einem Druck von 3 standhalten.5MPa geeignet sind für die Einbau eines mit Kunststoff beschichteten Motors.
| Code |
Temperatur |
Code |
Temperatur |
| 30 |
30°C |
100 |
100 °C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Wärmeschutzvorrichtung ST-22
ST-22WärmeschutzGrundsatz und Struktur

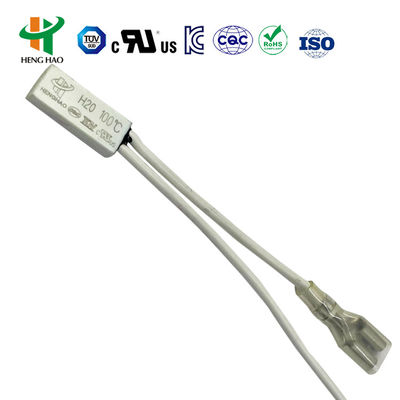

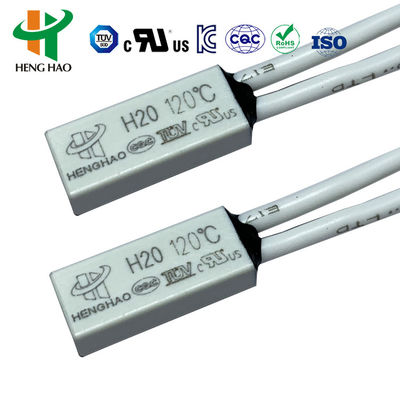

H20, H21Serie universelle und erweiterte Schutzvorrichtungen mit großem Metallgehäuse bestehen aus dem thermisch leitfähigen Metallgehäuse, bimetallischen Teilen, die mit einem Kontaktpunkt aus Silberlegierung geschweißt sind,Leitfäden, Isolationsbefestigungsständer, fester Kontaktstreifen und Wärmewehrkabel.Die Bimetallteile wirken schnell., öffnen Sie den Kontaktpunkt und trennen Sie den Stromkreis.
Wärmeschutzmittel der Baureihe H20, H21Spezifikation
| Elektrische Einstufung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
| Offene Temperatur |
(30 ~ 150) ± 5 °C; 5 °C pro Schritt |
| Temperatur zurücksetzen |
2/3 der Wirkungstemperatur mit einer Toleranz von ±15°C. Nach Bedarf des Kunden kann auch eine Neustelltemperatur bereitgestellt werden. |
| Lebensdauer |
10000 mal |
| Kontakt Schließwiderstand: |
≤ 50 mΩ |
| Isolierwiderstand: |
≥ 100mΩ |
| Elektrische Leistung: |
- AC1500V/1min frei von Ausfall- und Flashovererscheinungen.
|
| UL-Datei Nr. |
E487478 |
| CQC-Zertifikat Nr. |
CQC16002142880 - Vermögenswerte und sonstige Vermögenswerte |
| TUV-Zertifikat Nr. |
B160592241002 |
Wärmeschutzmittel der Baureihe H20,H21s Abmessung
| Modell |
Fall |
Länge ((mm) |
Breite ((mm) |
Höhe (mm) |
Vol.& Aktuell |
Bleitrahmen |
| H20 |
Kunststoff |
18.5 |
8 |
4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger als dem des Stromversorgers liegt. |
#20 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|
| H21 |
Metall |
18.5 |
7.3 |
3.8 |
| H21 |
Metall |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metall |
15 |
6.6 |
3.2 |
Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie betrieben werden, in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat liegt. |
#20 3135, #22 3266, #22 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|
| BH-B2D |
Kunststoff |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Kunststoff |
15 |
5.2 |
2.4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
3266-AWG24#, 3135-AWG24# oder Nickelstreifen normalerweise, Länge 70 mm oder nach Kundenforderung |
H20,H21Temperaturschützer der Serie Anwendungen
Die H20, H21-Serie ist für Ladebatterie, Ballast, Massager, Mikromotor, Transformator, Elektrowerkzeuge, thermisch-elektrische Geräte und Instrumente usw. geeignet.
Die Zertifizierung der Produkte nach UL,CQC,TUV und RoHS.
