KSD9700 Temperaturschutz Prinzip und Aufbau
Die universellen und verbesserten Schutzschalter der Serien H20 und H21 mit großem Metallgehäuse bestehen aus einem wärmeleitenden Metallgehäuse, einem Bimetallteil, das mit einem Silberlegierungskontaktpunkt verschweißt ist, einer leitenden Halterung, einem Isolierbefestigungsständer, einem festen Kontaktstreifen und einem hitzebeständigen Kabel. Bei abnormalem Betrieb, wenn die Umgebungstemperatur den eingestellten Wert erreicht, reagiert das Bimetallteil schnell, öffnet den Kontaktpunkt und unterbricht den Stromkreis. Wenn das Gerät auf die sichere Betriebstemperatur abkühlt, schließt der Kontaktpunkt automatisch und nimmt den normalen Betrieb wieder auf.
H20/H21 Serie Thermischer Schutz Spezifikationen
| Elektrische Nennleistung |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Auslösetemperatur |
(30~150)±5°C; 5°C pro Schritt |
| Rückstelltperatur |
2/3 der Auslösetemperatur mit einer Toleranz von ±15°C. Die Rückstelltperatur kann auch nach Kundenwunsch geliefert werden. |
| Lebensdauer |
10000 Zyklen |
| Kontaktwiderstand |
≤50mΩ |
| Isolationswiderstand |
≥100mΩ |
| Elektrische Festigkeit |
AC1500V/1min ohne Durchschlag und Überschlag |
| UL-Datei-Nr. |
E487478 |
| CQC-Zertifikats-Nr. |
CQC16002142880 |
| TÜV-Zertifikats-Nr. |
B160592241002 |
KSD9700 Temperaturregler Abmessungen
| Modell |
Gehäuse |
Länge (mm) |
Breite (mm) |
Höhe (mm) |
Spannung & Strom |
Anschlussleitung |
| H20 |
Kunststoff |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, Ende 5mm halb auslösend, Länge 70mm, oder nach Kundenwunsch |
| H21 |
Metall |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metall |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metall |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, Ende 5mm halb auslösend, Länge 70mm, oder nach Kundenwunsch |
| BH-B2D |
Kunststoff |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Kunststoff |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# oder Nickelstreifen normalerweise, Länge 70 mm oder nach Kundenwunsch |
H20/H21 Serie Thermischer Schutz Anwendungen
Die Serien H20 und H21 sind für wiederaufladbare Batterien, Vorschaltgeräte, Massagegeräte, Mikromotoren, Transformatoren, Elektrowerkzeuge, elektrische Heizgeräte und Instrumente geeignet.
Betriebsarten
Manuelle Rückstellung
Temperaturerfassungskomponenten bestehen aus einem Bimetallstreifen. Wenn die Temperatur den Auslösetemperaturbereich erreicht, springt er schnell und die bewegliche Scheibe trennt die Verbindung. Wenn die Temperatur auf einen festen Temperaturbereich abfällt, kann der Kontaktpunkt nicht zurückgesetzt werden, bis der Stromkreis durch Drücken der Reset-Taste wieder geschlossen wird. Dann werden die Kontaktpunkte wiederhergestellt, um den Zweck des Schließens oder Öffnens des Stromkreises und des Neustarts des Stromkreises durch manuelle Rückstellung zu erreichen.
Wichtige Hinweise: 1. Dieser manuelle Rückstellthermostat kann zurückgesetzt werden, wenn die Temperatur nach dem Schnappschuss um 20°C abfällt, indem die Reset-Taste gedrückt wird. Eine Kraft von 4-6 N ist ratsam; bitte nicht zu viel Kraft aufwenden. 2. Um eine normale Funktion zu gewährleisten, darf der Abstand zwischen der Reset-Taste und der Abdeckung nicht weniger als 20,4 mm betragen.
Automatische Rückstellung
Temperaturerfassungskomponenten bestehen aus einem Bimetallstreifen. Wenn die Temperatur den Auslösetemperaturbereich erreicht, springt er schnell und die bewegliche Scheibe trennt die Verbindung. Wenn die Temperatur auf einen festen Temperaturbereich abfällt, kann der Kontaktpunkt automatisch zurückgesetzt werden und die Arbeit aufnehmen.
Das Produkt verfügt über UL-, CQC-, TÜV- und RoHS-Zertifizierungen.

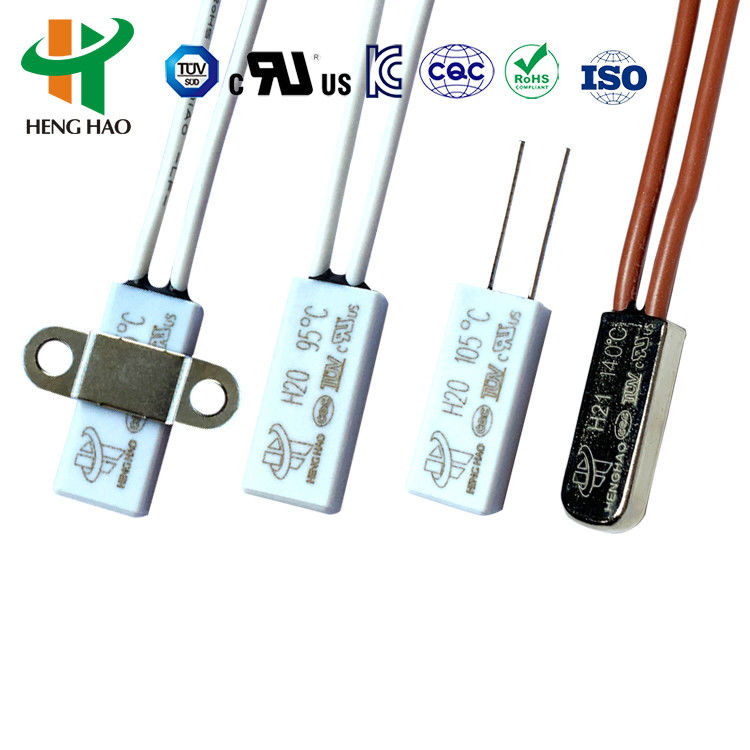

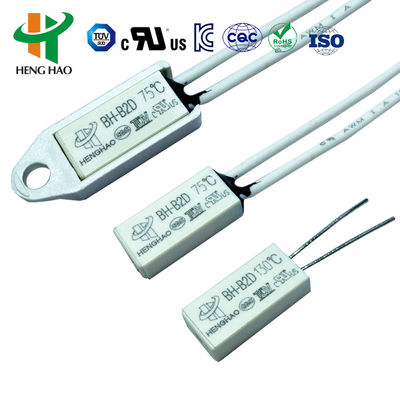

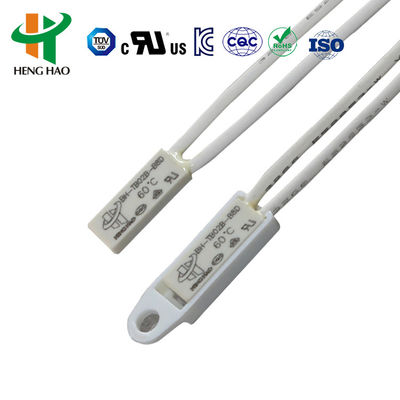

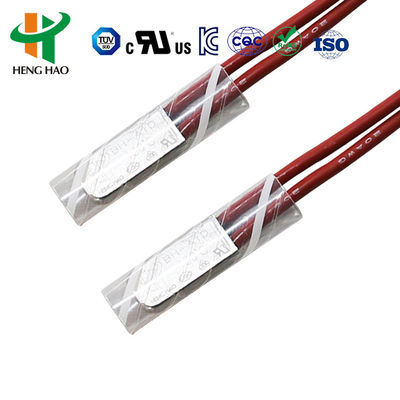

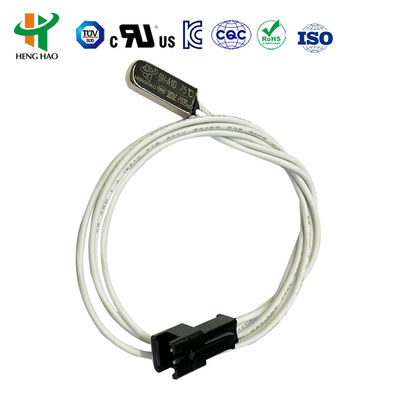

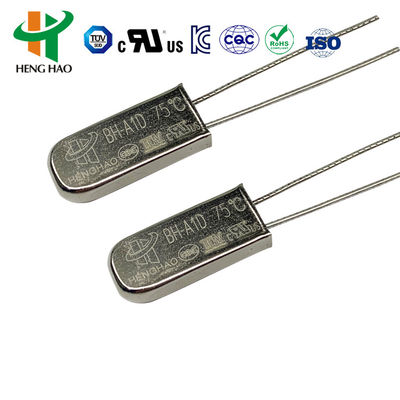

Produktbilder
