Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700

Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700

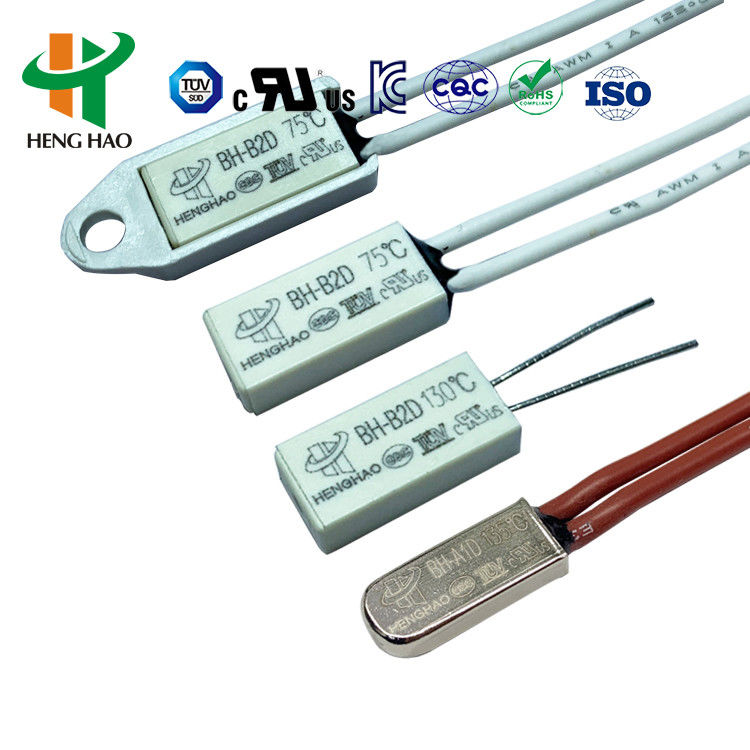

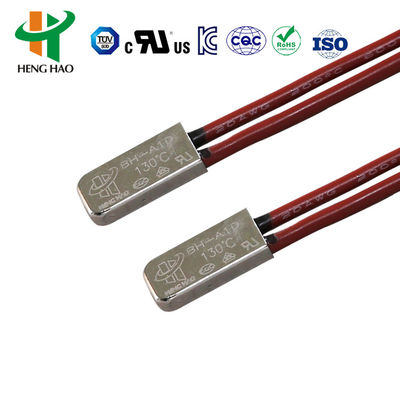

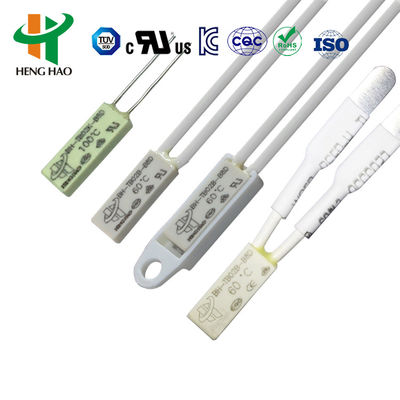

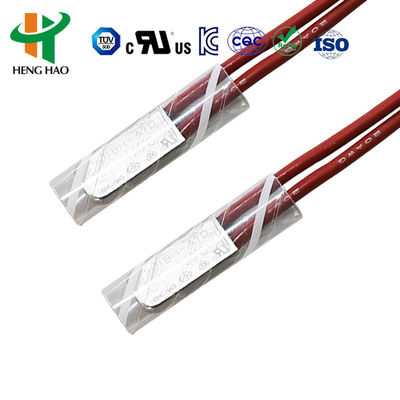

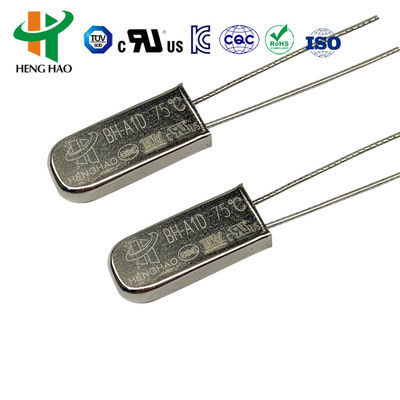

KSD9700 Bimetallic Thermostat with 50-150℃ Temperature Range and Bakelite Case for Snap-Action Thermal Protection
Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700 Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700 Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700 Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700 Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700 Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700 Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700

Großes Bild :  Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700

Produktdetails:
Herkunftsort: aus China
Markenname: HENGHAO
Zertifizierung: UL
Modellnummer: ksd9700
Zahlung und Versand AGB:
Min Bestellmenge: 1000 Stück
Preis: USD 0.2~0.5/PCS
Verpackung Informationen: 2000 Stück pro Karton
Lieferzeit: 10 bis 15 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000PCS pro Monatsjahr
Kontakt

Der Thermostat KSD9700 Bimetall-Thermostat mit schneller Aktion Thermostat KSD9700

Beschreibung
Lebenszyklus: 100000 Zyklen Spannung & Strom: 250 V 16a
Kontaktart: Normalerweise geschlossen oder normalerweise offen Schaltertyp: automatisches Reset oder manuelles Zurücksetzen
Temperaturbereich: 50-150℃ Fall: Bakelit
Hervorheben:

Bimetallischer Thermostat mit schneller Aktion

,

Bimetallischer Thermostat Ksd9700

,

Schnellthermostat KSD9700

Thermostat KSD9700 Bimetallischer Thermostat Schnappthermostat
Produktübersicht

KSD9700 Bimetallthermostat mit Schnappmechanismus für zuverlässige Temperaturregelung und -schutz.

KSD9700 Bimetallic Thermostat product image

H21 H20 Technische Dokumentation

Prinzip und Aufbau

Die universellen und verbesserten Schutzschalter der Serien H20 und H21 mit großem Metallgehäuse bestehen aus einem wärmeleitenden Metallgehäuse, Bimetallteilen, die mit einem Silberlegierungskontaktpunkt verschweißt sind, einem leitfähigen Halter, einem Isolationsbefestigungsständer, einem festen Kontaktstreifen und einem hitzebeständigen Kabel.

Bei abnormalem Betrieb, wenn die Umgebungstemperatur den eingestellten Wert erreicht, führen die Bimetallteile eine schnelle Aktion aus, öffnen den Kontaktpunkt und unterbrechen den Stromkreis. Wenn das Gerät auf eine sichere Betriebstemperatur abkühlt, schließt sich der Kontaktpunkt automatisch und der normale Betrieb wird wieder aufgenommen.

Technische Spezifikationen
Parameter Spezifikation
Elektrische Nennleistung DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A
Öffnungstemperatur (30~150)±5°C; 5°C pro Schritt
Rückstelltremperatur 2/3 der Aktionstemperatur mit einer Toleranz von ±15°C. Kundenspezifische Rückstelltremperatur auf Kundenwunsch erhältlich.
Lebensdauer 10.000 Zyklen
Kontaktwiderstand ≤50mΩ
Isolationswiderstand ≥100mΩ
Elektrische Festigkeit AC1500V/1min ohne Durchschlag und Überschlag
UL-Datei-Nr. E487478
CQC-Zertifikats-Nr. CQC16002142880
TÜV-Zertifikats-Nr. B160592241002
Produktabmessungen
Modell Gehäuse Länge (mm) Breite (mm) Höhe (mm) Spannung & Strom Anschlusskabel
H20 Kunststoff 18,5 8 4 DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A #20 3135, Ende 5mm halb auslösend, Länge 70mm, oder kundenspezifisch
H21 Metall 18,5 7,3 3,8 - -
H21 Metall 20 8 4 AC250V 20A -
BH-A1D Metall 15 6,6 3,2 DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V #20 3135, #22 3266, #22 3135, Ende 5mm halb auslösend, Länge 70mm, oder kundenspezifisch
BH-B2D Kunststoff 15 7,1 3,8 - -
BH-TB02B-B8D Kunststoff 15 5,2 2,4 DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A 3266-AWG24#, 3135-AWG24# oder Nickelstreifen, Länge 70mm oder kundenspezifisch
Anwendungen

Die Serien H20 und H21 sind für wiederaufladbare Batterien, Vorschaltgeräte, Massagegeräte, Mikromotoren, Transformatoren, Elektrowerkzeuge, elektrische Heizgeräte und Instrumente geeignet.

Betriebsarten

Manuelle Rückstellung: Temperaturerfassungskomponenten bestehen aus einem Bimetallstreifen. Wenn die Temperatur den Auslösebereich erreicht, springt er schnell und die bewegliche Scheibe trennt den Kontakt. Wenn die Temperatur auf einen festen Punkt sinkt, kann der Kontaktpunkt nicht zurückgesetzt werden, bis der Stromkreis durch Drücken der Reset-Taste wieder geschlossen wird.

Wichtige Hinweise:

  • Manuelle Rückstellthermostate können zurückgesetzt werden, wenn die Temperatur nach dem Schnappauslösen um 20°C sinkt, indem die Reset-Taste mit einer Kraft von 4-6 N gedrückt wird.
  • Keine übermäßige Kraft anwenden
  • Sicherstellen der normalen Funktion durch Einhaltung eines Mindestabstands von 20,4 mm zwischen der Reset-Taste und der Abdeckung

Automatische Rückstellung: Temperaturerfassungskomponenten bestehen aus einem Bimetallstreifen. Wenn die Temperatur den Auslösebereich erreicht, springt er schnell und die bewegliche Scheibe trennt den Kontakt. Wenn die Temperatur auf einen festen Punkt sinkt, wird der Kontaktpunkt automatisch zurückgesetzt und die Arbeit beginnt.

Produktmerkmale UL, CQC, TÜV und RoHS-Zertifizierung.

Produktgalerie

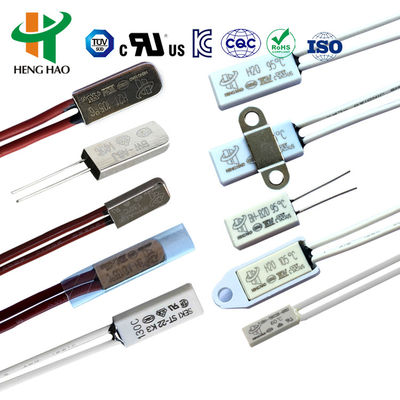

KSD9700 thermostat application example 1 KSD9700 thermostat application example 2 KSD9700 thermostat application example 3 KSD9700 thermostat application example 4 KSD9700 thermostat technical diagram

Größe und Tag:

bimetallischer Thermostatschalter,

Temperaturschutzschalter,

bimetallische thermische Sicherung
