KW9700 Auto-Reset Thermal Fuse BW9700 9700 Serie Bimetallischer Thermostat BW-ABS BW-ABJ
BW & BH-Serie, die vor Überstrom und Übertemperatur schützen können, sind fest versiegelt, geringer innerer Widerstand, kein Lärm und automatisch zurückgesetzt.Bei Strom durch Bimetall, das empfindlich für Temperatur und Strom ist, wird der Zustand des Bimetalls durch Übertemperatur oder Überstrom verändert, um den Stromkreis abzuschalten oder einzuschalten.Da es keine Temperatur-Effekt-Verzögerung unter dem Zustand der plötzlichen großen Strom gibt.
Thermostat der Serie BHSpezifikation
Elektrische Leistung:
| Elektrische Einstufung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger nicht über die erforderliche Leistung hinausgeht. |
| Offene Temperatur |
(30 ~ 150) ± 5 °C; 5 °C pro Schritt |
| Temperatur zurücksetzen |
2/3 der Wirkungstemperatur mit einer Toleranz von ±15°C. Nach Kundenwunsch kann auch eine Neustelltemperatur bereitgestellt werden. |
| Lebensdauer |
10000 mal |
| Größe |
L15mm W7.1mm H3.8mm |
| Bleitrahmen |
#22 3266, Ende Halb Tripping, Länge ist 70mm, oder nach Kunden s erfordern |
| UL-Datei Nr. |
E487478 |
| CQC-Zertifikat Nr. |
CQC16002142880 - Vermögenswerte und sonstige Vermögenswerte |
| TUV-Zertifikat Nr. |
B160592241002 |
Wärmeschutzgeräte der Baureihe BHAbmessung
| Modell |
Fall |
Länge ((mm) |
Breite ((mm) |
Höhe (mm) |
Vol.& Aktuell |
Bleitrahmen |

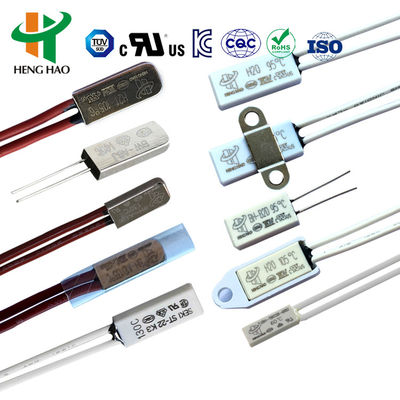

| H20 |
Kunststoff |
18.5 |
8 |
4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
#20 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|
| H21 |
Metall |
18.5 |
7.3 |
3.8 |
| H21 |
Metall |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |

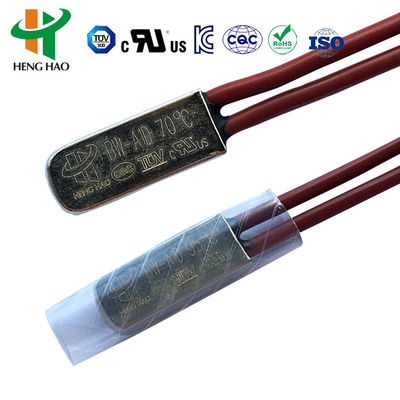

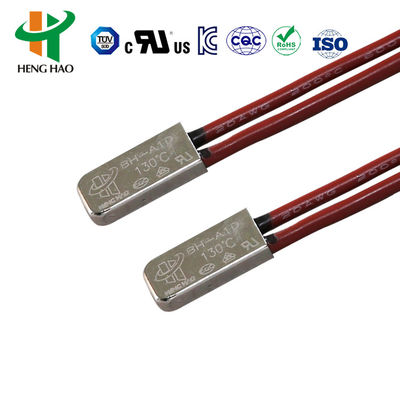

| BH-A1D |
Metall |
15 |
6.6 |
3.2 |
Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie eingesetzt werden, in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat ermittelt wird. |
#20 3135, #22 3266, #22 3135, Ende 5 mm
Halb-Tripping, Länge ist 70mm, oder nach Kunden
|

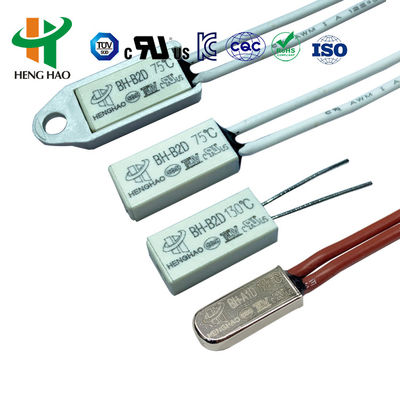

| BH-B2D |
Kunststoff |
15 |
7.1 |
3.8 |

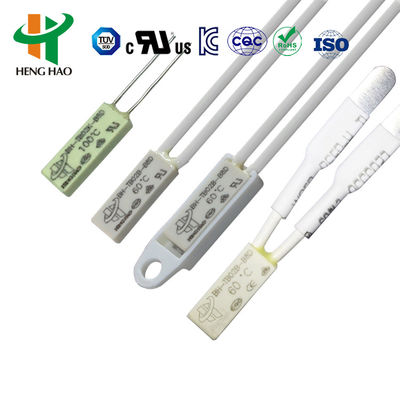

| BH-TB02B-B8D |
Kunststoff |
15 |
5.2 |
2.4 |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger ermittelt wird. |
3266-AWG24#, 3135-AWG24# oder Nickelstreifen normalerweise, Länge 70 mm oder nach Kundenforderung |
Thermostat der Serie BHAnwendung und Anleitung
Wärmeschutzgeräte der Baureihe BH,wirksame, zuverlässige Sicherheitsschutz- und Alarmanlagen, sind in verschiedenen Typen von 1,5-PS-Motoren weit verbreitet,Beleuchtungseinrichtung, Wechselrichterschweißmaschine, Schalterleistung,aufladbare Batterie, Ballasten für Leuchtstofflampen,Portables Elektrowerkzeug, elektrische Geräte und andere elektrische Geräte, um Überströmung und Überhitzung durch abnormalen Arbeitszustand zu verhindern.5 MPa sind für die Einrichtung eines mit Kunststoff beschichteten Motors geeignet.
| Code |
Temperatur |
Code |
Temperatur |
| 30 |
30°C |
100 |
100 °C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Der Thermostat der BW-Serie / der Wärmeschutz KSD9700 / der Temperaturschutz BW9700
1. Thermostate der BW-Serie Prinzip und Struktur
BW-Serienuniverselle und erweiterte Schutzvorrichtungen mit großem Metallgehäuse bestehen aus einem thermisch leitfähigen Metallgehäuse, bimetallischen Teilen, die mit einem Kontaktpunkt aus Silberlegierung geschweißt sind, einer leitfähigen Halterung,IsolationsbefestigungsstandBei ungewöhnlichem Betrieb und bei einer Erhöhung der Umgebungstemperatur auf den eingestellten Wert wirken die bimetallischen Teile schnell.Öffnen Sie den KontaktpunktWenn das Gerät auf die für einen sicheren Betrieb erforderliche Temperatur abgekühlt wird, schließt sich der Kontaktpunkt automatisch und wieder normal.
2. Wärmeschützer der BW-Serie
2.1. Schaltertyp: normal geschlossen, normal geöffnet.
2.2Betriebsspannung / Strom: AC250V / 5A; AC125V / 8A
2.3Betriebstemperatur: 40 bis 150°C (ein Schritt pro 5°C)
2.4Standard Toleranz: +-3 °C / +-5 °C / +-7 °C
2.5. Temperatur zurücksetzen: Betriebstemperatur um 15-45°C verringern
2.6Kontakt-Schließwiderstand: ≤ 50 mΩ
2.7- Isolierwiderstand: ≥ 100mΩ
2.8. Elektrische Leistung: AC1500V/1min, frei von Ausfall und Flashover.
2.9Lebensdauer: 10000 mal
3. Wärmeschützer der BW-Serie
|
Modell
|
Länge
|
Breite
|
Hoch
|
|
BW9700
|
20
|
7.3
|
3.8
|
4. Temperaturschützer der BW-Serie
Die BW-Serie ist für Ladebatterie, Ballast, Massager, Motor, Transformator, Elektrowerkzeuge, thermoelektrische Geräte und Instrumente usw. geeignet.
|
Code
|
Offene Temperatur
|
Temperatur zurücksetzen
|
Code
|
Offene Temperatur
|
Temperatur zurücksetzen
|
|
045
|
45+-4,5°C
|
≥ 33°C
|
105
|
105+-5°C
|
75+-15°C
|
|
050
|
50+-5°C
|
≥ 35°C
|
110
|
110+-5°C
|
75+-15°C
|
|
055
|
55+-5°C
|
42+-6°C
|
115
|
115+-5°C
|
80+-15°C
|
|
060
|
60+-5°C
|
45+-8°C
|
120
|
120+-5°C
|
85+-15°C
|
|
065
|
65+-5°C
|
48+-10°C
|
125
|
125+-5°C
|
85+-15°C
|
|
070
|
70+-5°C
|
50+-12°C
|
130
|
130+-5°C
|
90+-15°C
|
|
075
|
75+-5°C
|
53+-14°C
|
135
|
135+-5°C
|
95+-15°C
|
|
080
|
80+-5°C
|
55+-15°C
|
140
|
140+-5°C
|
100+-15°C
|
|
085
|
85+-5°C
|
60+-15°C
|
145
|
145+-5°C
|
100+-15°C
|
|
090
|
90+-5°C
|
65+-15°C
|
150
|
150+-5°C
|
105+-15°C
|
|
095
|
95+-5°C
|
70+-15°C
|
155
|
155+-5°C
|
110+-15°C
|
|
100
|
100+-5°C
|
70+-15°C
|
|
|
|
Die Zulassung für die Zertifizierung von Produkten nach UL,CQC,VDE und RoHS.
