Produktdetails:
|
Lebenszyklus: | 100000 Zyklen | Spannung u. Strom: | 250V 16A |
---|---|---|---|
Kontaktart: | normal geschlossen oder normal geöffnet | Schaltertyp: | automatischer oder manueller Wiedereinsatz |
Temperaturbereich: | 0-250℃ |

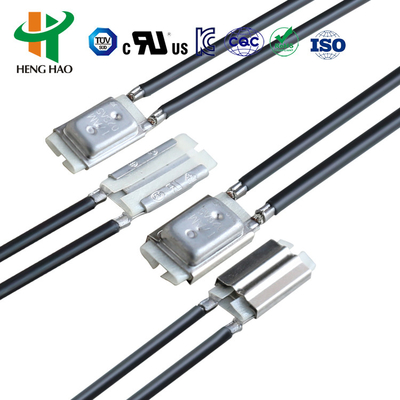

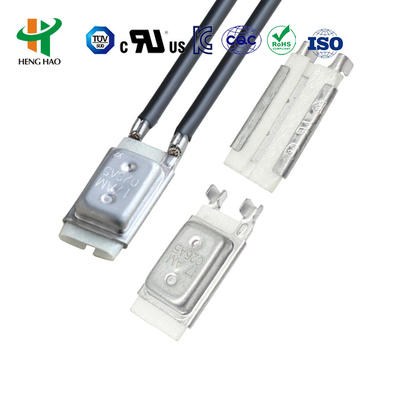

17AMH Wärmeschutz / 17AMH Thermostat / 17AMH Temperaturschutz / statt KLIXON 17AM Wärmeschutz
17 Uhr.ist ein Überstrom-Wärmeschutz mit kompakter Konstruktion, schnelle und präzise Aktion, können wir verschiedene Arten von Leitungen nach Kundenanforderungen nieten.
2. 17AM-Wärmeschutz
2.1. Elektrische Leistung und Ströme: AC-125V 15A; AC-250V 10A, DC-16V 20A
2.2. Kontaktlebenszyklen: AC-125V 15A, AC-250V 10A mehr als 10.000 Zyklen; AC-125V 5A mehr als 100.000 Zyklen
2.3Betriebstemperaturbereich: 50 bis 180°C
2.4. Temperaturduldung: ±2°C±3°C±5°C
2.5- Temperatur zurücksetzen: 10 ~ 45 Grad bei abgeschalteter Temperatur.
2.6. Arbeitszeiten: Über 10000 mal
2.7. Code-Systeme
17 Uhr. XXX A / B 5 A, B, C, D...
(17AMH): Anzahl der Produktreihen
(XXX): Ausfalltemperatur in °C Code
(A / B): A: Endgeräte in derselben Richtung / B: Endgeräte in entgegengesetzter Richtung
(5): OFF-Temperatur-Toleranzcode
(A, B, C, D...........Z): Verschiedene Arten von Verbindungsdraht
2.8. Ausfalltemperatur in °C Code
Grade °C | Code | Grade °C | Code | Grade °C | Code | Grade °C | Code |
55°C | 018 | 90°C | 025 | 125°C | 032 | 160°C | 039 |
60°C | 019 | 95°C | 026 | 130°C | 033 | 165°C | 040 |
65°C | 020 | 100 °C | 027 | 135°C | 034 | 170°C | 041 |
70°C | 021 | 105°C | 028 | 140°C | 035 | 175°C | 042 |
75°C | 022 | 110°C | 029 | 145°C | 036 | 180°C | 043 |
80°C | 023 | 115°C | 030 | 150°C | 037 | ||
85°C | 024 | 120°C | 031 | 155°C | 038 |
2.9. Produktzeichnung
3.Temperaturschutz 17AM¢s Anwendung
17AM-Wärmeschutzist für alle Arten vonMotor, Kommentator für Leuchtstofflampen, Transformator, Laminator, Lampen und Beleuchtung,mit einer Leistung von mehr als 50 WVerschiedene Maschinen zum Versiegeln von DeckelnHaushaltsgeräte
4.17AM-Thermostat∆s A/°C und A/T Grafik:
Die Zulassung für die Zertifizierung von Produkten nach UL,CQC,VDE und RoHS.
Thermostat,Lieferant von Wärmeschutzmitteln,Wärmeschutz,Lieferant des Thermostats
17AMH Wärmeschutz / 17AMH Thermostat
17AMH-Thermostat Prinzip und Struktur
17AMH ist ein Überstrom-Wärmeschutz mit kompakter Konstruktion, schnelle und präzise Aktion, wir können verschiedene Arten von Leitungen nach den Anforderungen der Kunden nieten.
17AMH + PTC-Wärmeschutz, in 17AMH-Wärmeschutz auf der Basis des PTC-Heizungselements ist im Inneren installiert, aufgrund der elektrischen Arbeit ist nicht normal, verursacht die Umgebungstemperatur,Wenn die Hitze erreicht wird, trennen Sie den Temperaturschutz, bimetallische Streifen schnell Sprung Aktion, machen die beiden aus Kontakt, um den Stromkreis zu schneiden.generieren genug Wärme, um Bimetallstreifen zu halten weiter springen, nur wenn die Stromversorgung abgeschaltet werden kann Kontakt Schließung.
1. 17AM-Wärmeschutz
1.1. Elektrische Leistung und Ströme: AC-125V 15A; AC-250V 10A, DC-16V 20A
1.2. Kontaktlebenszyklen: AC-125V 15A, AC-250V 10A mehr als 10.000 Zyklen; AC-125V 5A mehr als 100.000 Zyklen
1.3Betriebstemperaturbereich: 50 bis 180°C
1.4. Temperaturentlastung: +-2°C, +-3°C, +-5°C
1.5- Temperatur zurücksetzen: 10 ~ 45 Grad bei abgeschalteter Temperatur.
1.6. Arbeitszeiten: Über 10000 mal
1.7. Code-Systeme
17 Uhr. XXX A / B 5 A, B, C, D...
(17AMH): Anzahl der Produktreihen
(XXX): Ausfalltemperatur in °C Code
(A / B): A: Endgeräte in derselben Richtung / B: Endgeräte in entgegengesetzter Richtung
(5): OFF-Temperatur-Toleranzcode
(A, B, C, D...........Z): Verschiedene Arten von Verbindungsdraht
1.8. Ausfalltemperatur in °C Code
Grade °C |
Code |
Grade °C |
Code |
Grade °C |
Code |
Grade °C |
Code |
55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
65°C |
020 |
100 °C |
027 |
135°C |
034 |
170°C |
041 |
70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
1.9. 17AMH Produktzeichnung
1.10. 17AMH+PTC Produktzeichnung
2. 17AM Temperaturschutz
Der 17AM-Wärmeschutz ist für alle Arten von Motoren, Kommentatoren für Leuchtstofflampen, Transformatoren, Laminatoren, Lampen und Beleuchtung, Transformatoren,Maschinen zum Versiegeln von Abdeckungen & mehrere Haushaltsgeräte
3. 17AM Thermostate A/°C und A/T Grafik:
Die Zulassung für die Zertifizierung von Produkten nach UL,CQC,VDE und RoHS.
